Navigation graph design 네비 그래프 디자인

navigation component 는 navi graph를 사용하여 앱의 탐색을 관리합니다.



navi graph는 사용자가 한 destination에서 다른 대destination으로 이동하기 위해 실행할 수 있는 action 또는 논리적 연결과 함께 앱의 모든 대상이 포함된 리소스 파일입니다. Android 스튜디오의 Navigation Editor를 사용하여 앱의 탐색 그래프를 관리한다.



앱의 navi graph 디자인하기 위한 권장사항 및 추천사항을 알아보기.





Top-level(최상위 수준)  navi graph



앱의 최상위 navi graph는 사용자가 앱을 시작할 때 표시되는 초기 destination에서 시작해야 하며,  앱 주위를 이동할 때 표시되는 destination을 포함해야 한다.





Nested  navi graph

앱 내의 로그인 흐름,  기타 하위 흐름은 일반적으로 중첩 탐색 그래프로 가장 잘 표현됩니다.



- sub 탐색 흐름을 중첩함으로써 앱 UI의 주요 흐름을 더 쉽게 이해하고 관리할 수 있습니다

- 중첩 그래프는 재사용할 수 있습니다.

- 캡슐화 수준을 제공합니다.(중첩 그래프 외부의 destination은 중첩 그래프 내의destination에 직접 액세스할 수 없습니다)

- nested graph 자체로 탐색해야 합니다. (내부 논리는 그래프의 나머지 부분에 영향을 주지 않고 변경될 수 있습니다)





최상위  navi graph 를 사용하여 앱이 최초 실행될 때만 사용자에게 title_screen 및 회원가입 화면을 표시하도록 요구한다면,

이후 사용자 정보가 저장되며 이후 앱 실행 시 match 화면으로 바로 이동해야 합니다.

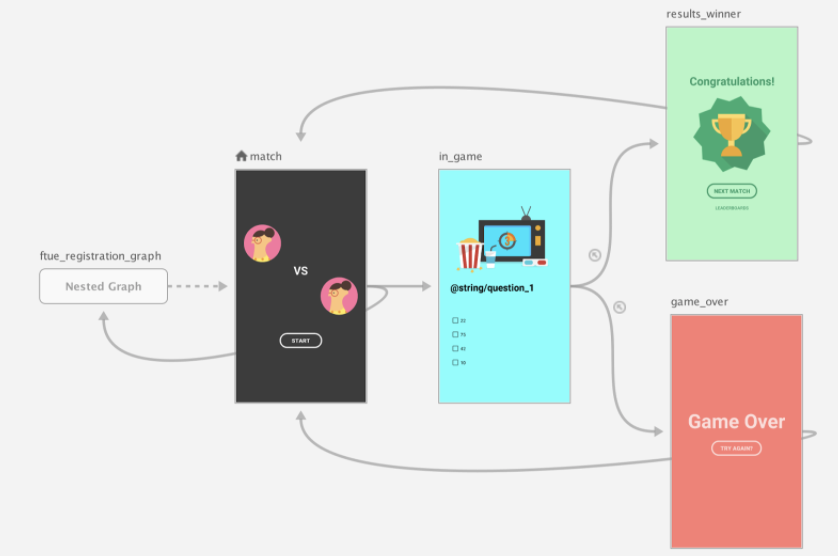

 아래 같이 match destination을 최상위 탐색 그래프의 시작 대상으로 설정하고 제목 및 등록 화면을 중첩 그래프로 이동한다.



match destination이 실행되면 등록된 사용자가 있는지 확인할 수 있습니다.



1) 사용자가 등록되지 않은 경우 사용자를 등록 화면으로 이동할 수 있습니다.(조건부 탐색이 필요하다.)

2) 그래프 구조를 모듈화해서 상위 탐색 그래프의 <include> 요소를 통해 다른 그래프 내에 하나의 그래프를 포함하는 것입니다.

Library Module 간 탐색

- 앱이 navi graph 가 포함된 라이브러리 모듈에 의존하는 경우 <include> 요소를 사용하여 이러한 navi graph를 참조할 수 있다.



Global actions

2개 이상의 방법을  통해 도달할 수 있는 앱의 destination에는 해당 destination으로 이동하도록 정의된 해당 전역 작업이 있어야 합니다.

global action 을 사용하여 어디서나 대상으로 이동할 수 있습니다.





동일한 action이 results_winner(destination) 와 game_over(destination)  모두에 정의되어 있습니다.

아래 예와 같이 이러한 공통 작업을 단일 global action으로 추출하여 두 destination 모두에서 참조해야 합니다.



<?xml version="1.0" encoding="utf-8"?>
<navigation xmlns:android="http://schemas.android.com/apk/res/android"
   xmlns:app="http://schemas.android.com/apk/res-auto"
   android:id="@+id/in_game_nav_graph"
   app:startDestination="@id/in_game">

   <!-- Action 게임 탐색 그래프 이전의 destination 돌아가가는 global action -->
   <action android:id="@+id/action_pop_out_of_game"
                       app:popUpTo="@id/in_game_nav_graph"
                       app:popUpToInclusive="true" />

   <fragment
       android:id="@+id/in_game"
       android:name="com.example.android.gamemodule.InGame"
       android:label="Game">
       <action
           android:id="@+id/action_in_game_to_resultsWinner"
           app:destination="@id/results_winner" />
       <action
           android:id="@+id/action_in_game_to_gameOver"
           app:destination="@id/game_over" />
   </fragment>

   <fragment
       android:id="@+id/results_winner"
       android:name="com.example.android.gamemodule.ResultsWinner" />

   <fragment
       android:id="@+id/game_over"
       android:name="com.example.android.gamemodule.GameOver"
       android:label="fragment_game_over"
       tools:layout="@layout/fragment_game_over" />

</navigation>
